國強裕興電子科技為了驗證高精度微波測量夾具的測試精度，采用GRUMTF-2型通用微波測量夾具對不同器件進行測試對比。

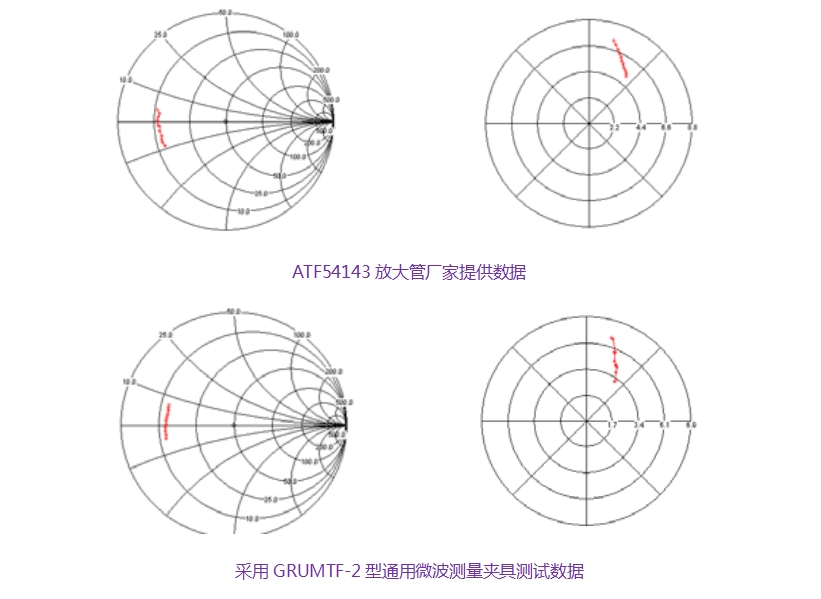

一、一款射頻放大管（Angilent老管型54143）通過TRL校準后進行測試并和廠家提供的手冊上的數據進行對比，所得S參數在Smith圓圖和極坐標圖上位置如下圖。

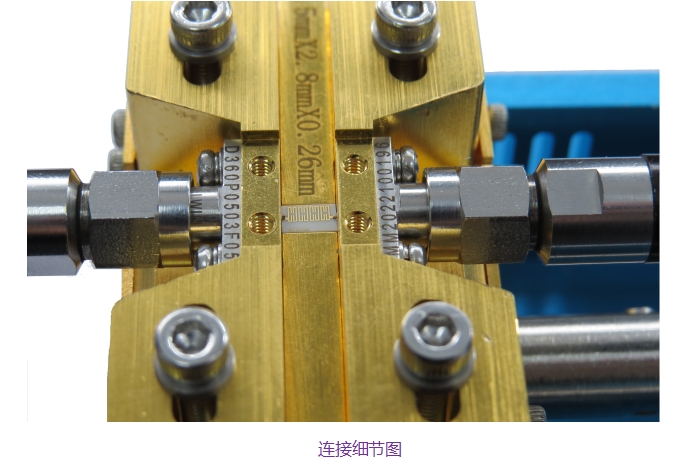

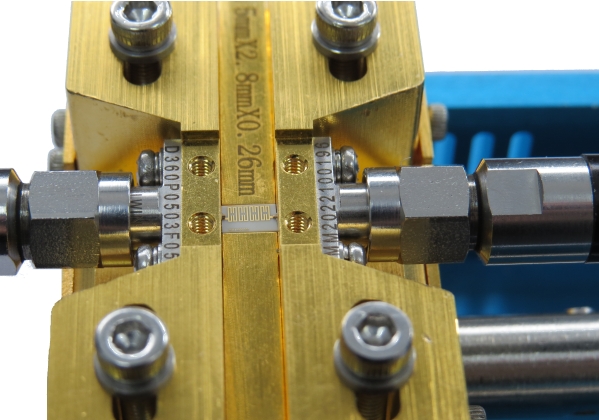

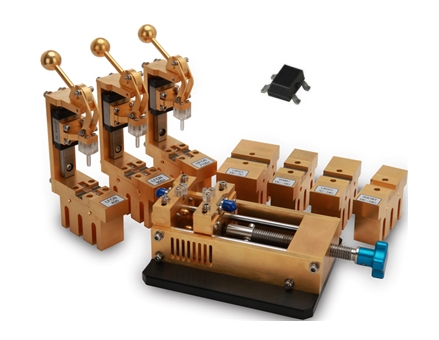

GRUMTF-2型通用微波測量夾具和ATF54143

在不同的環境下，放大器的匹配必須通過直接測量獲得準確參數。廠家所提供的數據是批生產管型的典型參數，通過夾具測試的結果和廠家提供的參數曲線有一定的區別，這正是使用夾具對場效應管進行測量的原因。分別使用夾具測試數據和廠家數據的對同一放大器進行仿真設計后進行生產對比，實際放大器的測試曲線更接近采用夾具測量數據進行設計的仿真曲線，充分驗證的高精度微波測量夾具的測試效果。

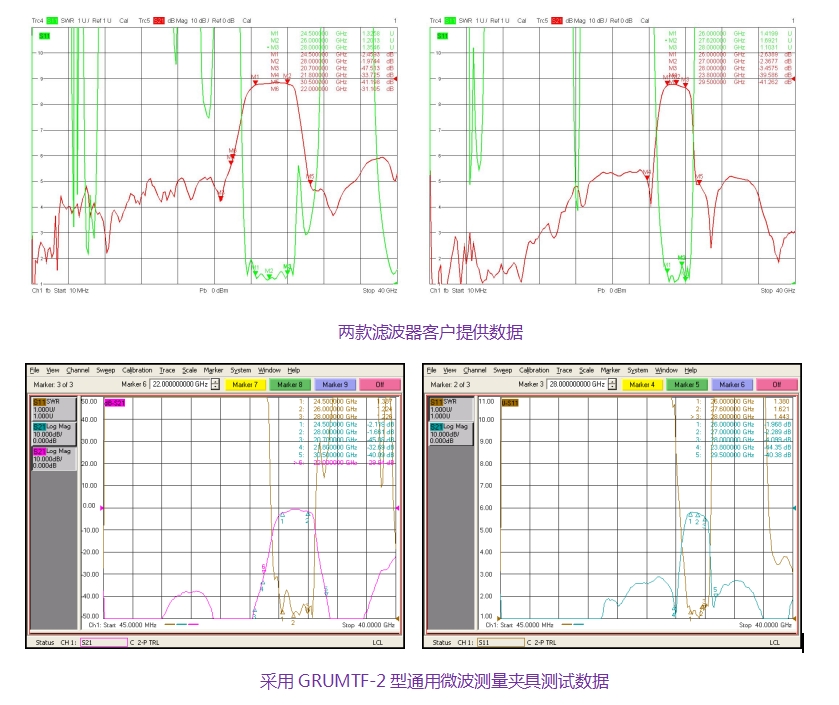

二、選取兩款薄膜濾波器通過TRL校準后進行測試并和客戶提供的測試曲線進行對比，所得S參數如下圖。
