開關矩陣主要作用是實現信號的切換，通過矩陣開關可以將待測試設備(DUT)輸出端口的信號自動切換到相應的測試儀器、儀表，使測試系統為DUT 提供工作環境，實現DUT 的測試、檢測和故障診斷，矩陣開關還可以用于微波中繼通信網絡，實現多路信號的同時切換。

國強裕興電子科技提供的矩陣按功能分為全交換矩陣，全阻塞矩陣，多對一，一對多，多對多，有源，無源等系列矩陣，能夠滿足客戶不同的使用需求，同時可接受定制要求。若按內部使用開關種類則可分為機械式矩陣和半導體固態矩陣兩種方式。

機械開關矩陣

機械開關矩陣是采用機械同軸或波導開關級聯而成的開關矩陣，可以完成矩陣的各種功能需求。機械開關矩陣一般作為測試設備使用。

產品特點

優點

頻率高：機械開關矩陣適用頻率可覆蓋毫米波和太赫茲。

駐波好：我公司提供的衛星地面測試矩陣30GHz-40GHz頻率下駐波可達1.3以下。

低損耗：機械開關單級插損0.2dB-0.5dB。

高隔離：機械開關單級通道隔離可達90dB-120dB。

大功率：機械開關矩陣可通過連續波功率數十至數百瓦。

功耗低：機械開關切換一般只需要瞬時電流，因此功耗很低。

缺點

切換速度慢：機械開關的通道切換時電機帶動的物理行程運動，速度較慢，一般為毫秒級；

有壽命限制：機械開關切換有一定磨損，因此有一定使用次數限制，一般為數百萬次。超過 后產品指標會有一定程度下降。

體 積 大： 因?yàn)殚_(kāi)關為機械結構物理切換，因此體積較大。集成為開關矩陣后常用19英寸標準機箱，高度從一般大于2U，常見為2U-8U。

成 本 高： 單個開關價格較高，集成后矩陣成本相對較高。

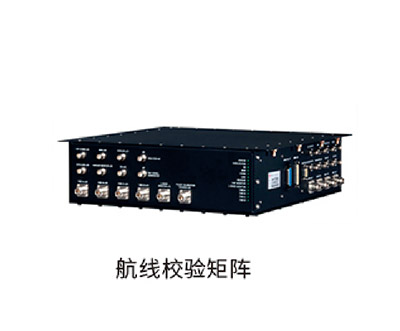

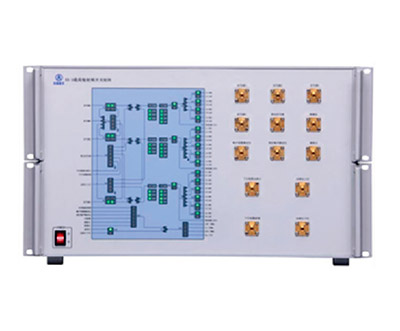

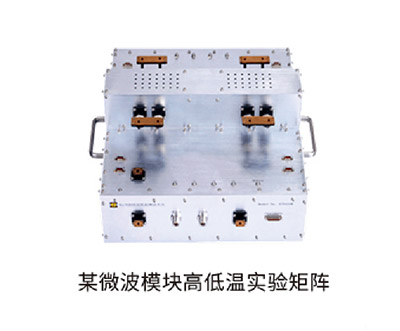

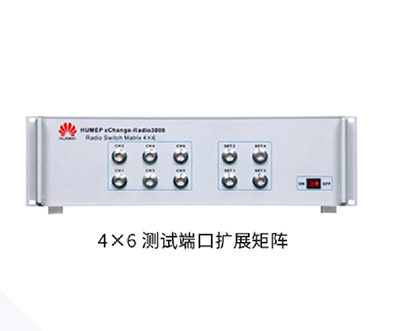

典型機械開關矩陣
